Le soluzioni per il rinforzo strutturale Ruregold hanno permesso il ripristino della funzionalità statica e il miglioramento del comportamento antisismico di un complesso di edifici nato come struttura alberghiera a fine ‘800, nel pieno rispetto dei vincoli architettonici.

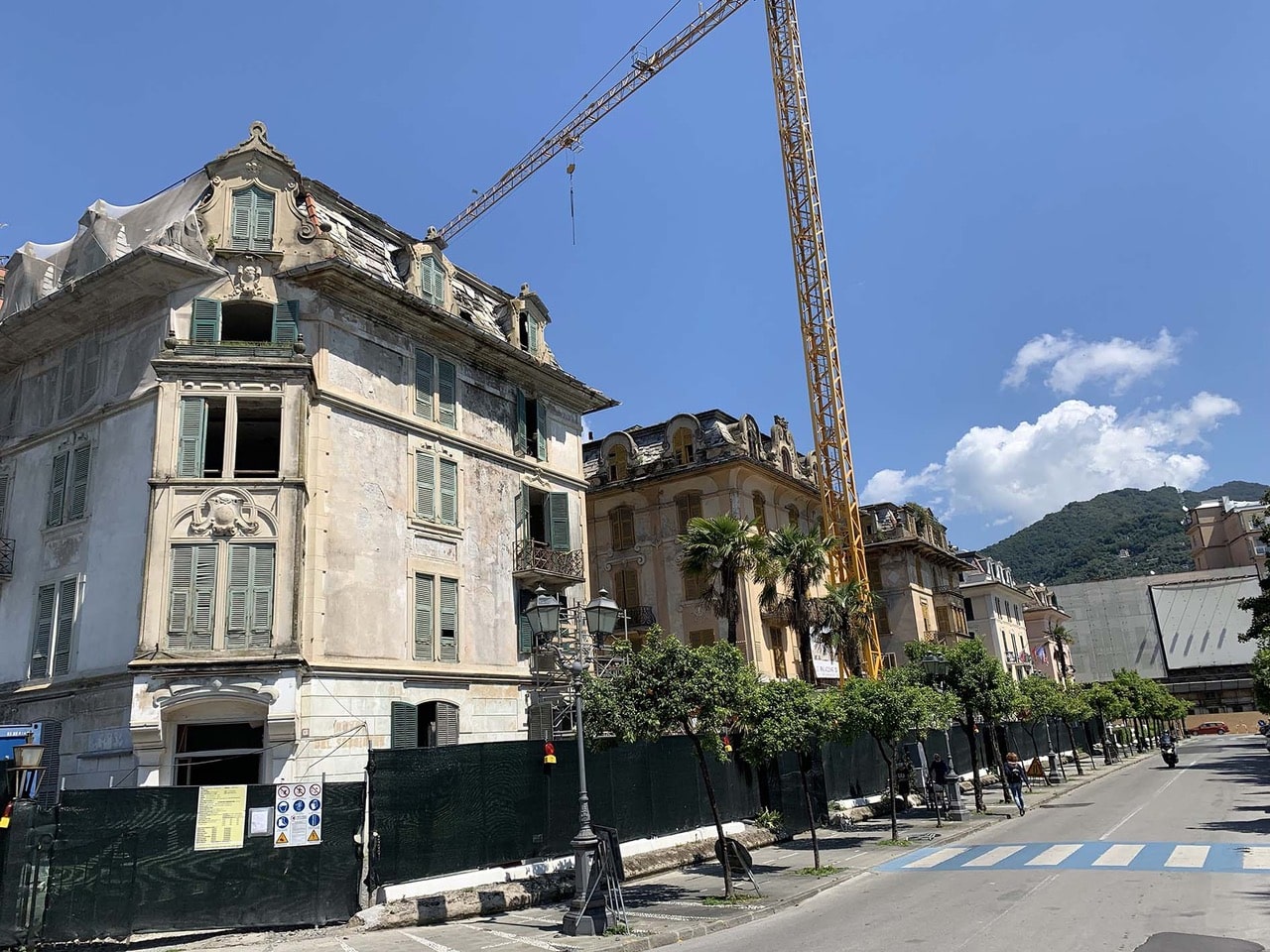

L’intervento, affidato all’ing. Luca Romano dello studio omonimo con la collaborazione dell’ing. Alessandro Franchi, ha avuto come oggetto tre edifici storici siti in via Gramsci a Rapallo, in provincia di Genova, distribuiti in cinque piani fuori terra e uno interrato uniti al piano terra dai fabbricati, caratterizzati in facciata da archi e colonne. Il progetto di ristrutturazione ha visto il consolidamento statico e miglioramento sismico dell’edificio, nel rispetto dei limiti imposti dal mantenimento della tipologia e della distribuzione degli spazi in maniera conforme all’originale.

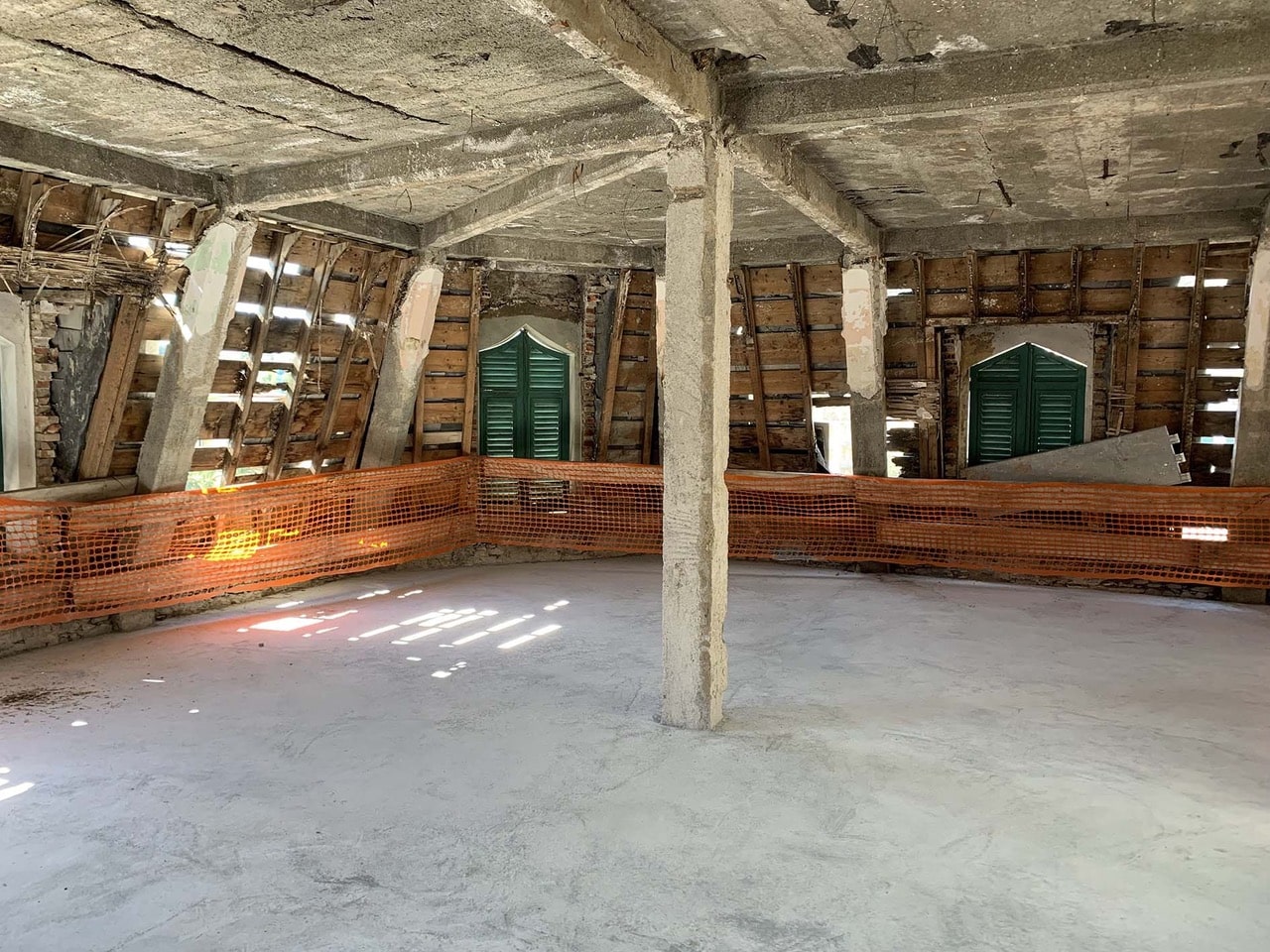

Il complesso, in stato di abbandono da decenni, presentava una serie di importanti problematiche dal punto di vista strutturale: la struttura portante era costituita da muratura disordinata di elevato spessore intervallata da pilastri in calcestruzzo non armato; il nucleo centrale del vano scale presentava murature in calcestruzzo per piano interrato e primo piano, che diventavano in mattoni pieni con malta fino alla copertura. I solai erano costituiti da piastre in cemento debolmente armato di circa 10 cm di spessore, nervate da travi intradossate di diverse misure ed interassi a seconda dell’orizzontamento.
Dopo un rilievo laser per reperire la geometria esatta dell’esistente e il rilievo strutturale su murature, pilastri e travi, nonché sulle connessioni tra i vari elementi, si è proceduto alla modellazione degli elementi finiti del complesso strutturale allo scopo di controllare che le strutture dell’edificio in progetto fossero staticamente verificate con i nuovi carichi di normativa, e alla definizione delle misure di rinforzo degli elementi critici dell’edificio esistente o, dove possibile, alla loro sostituzione totale compatibilmente con i vincoli tecnico-economici e paesaggistici.
Gli interventi individuati comprendevano in particolare il consolidamento della muratura perimetrale solo dal lato interno per non modificare la facciata esterna vincolata e i frontali storici, il consolidamento della muratura centrale su entrambi i paramenti delle muratura, il consolidamento dei pilastri centrali con aumento della sezione resistente, il consolidamento dei solai esistenti all’estradosso e delle travi di solaio.
Per l’esecuzione di tali interventi la scelta è caduta sulle soluzioni Ruregold, fra cui il sistema CRM di intonaco armato, il calcestruzzo fibrorinforzato Ruregold Micro Gold Steel, il sistema C-Wrap 310, la malta MX-R4 Ripristino.

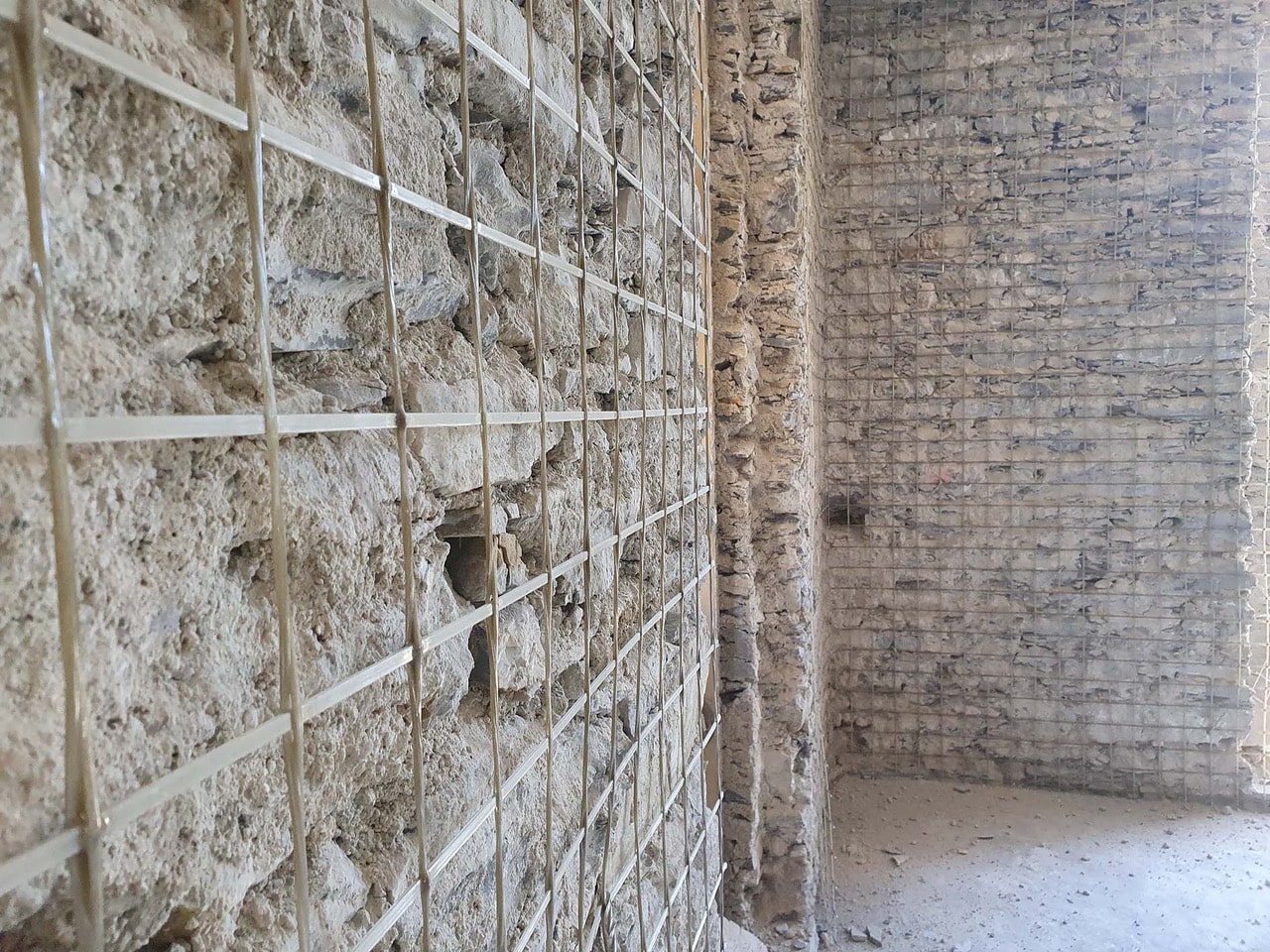

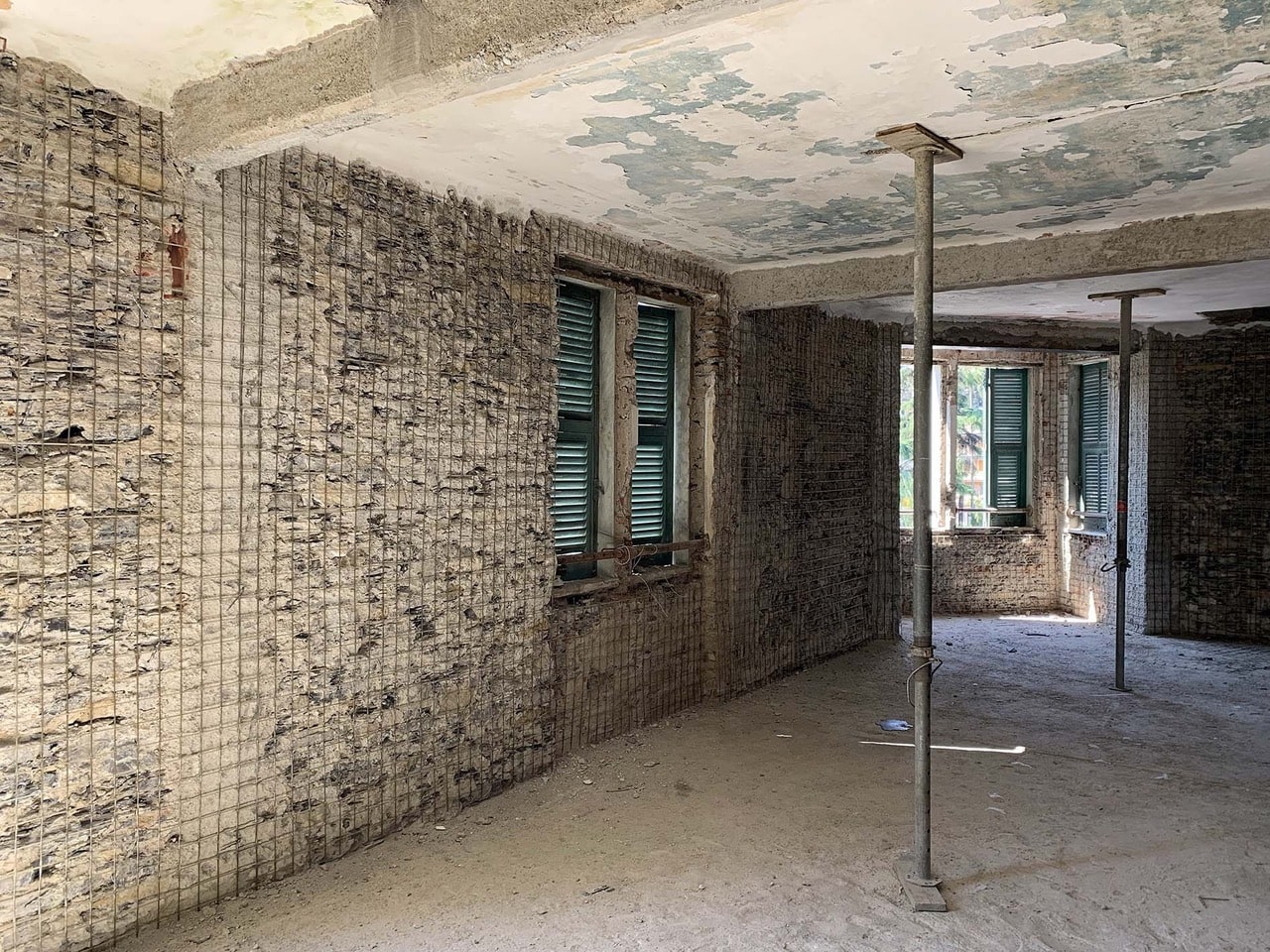

Le murature sono state consolidate con il sistema di intonaco armato CRM: il pacchetto utilizzato in questo caso ha incluso la rete preformata in materiale composito GFRP (Glass Fiber Reinforced Polymer) alcali resistente G-Mesh 490, caratterizzata da un elevato modulo elastico a trazione e ottime prestazioni di resistenza meccanica, un’alta compatibilità con le murature e una completa reversibilità, in combinazione con la malta MX-RW Alte Prestazioni, un premiscelato a base di legante idraulico ad alta pozzolanicità e basso contenuto di sali, inerti selezionati, additivi e fibre di polipropilene, appositi connettori elicoidali e i fazzoletti di infittimento G-Mesh Fazzoletto collocati in corrispondenza dei sistemi di connessione. Oltre a ripristinare e migliorare la funzionalità statica delle murature, la particolare efficacia del sistema CRM ha inoltre consentito di ridurre in misura importante lo spessore complessivo dell’intonaco armato rispetto ad altre soluzioni di rinforzo tradizionali.

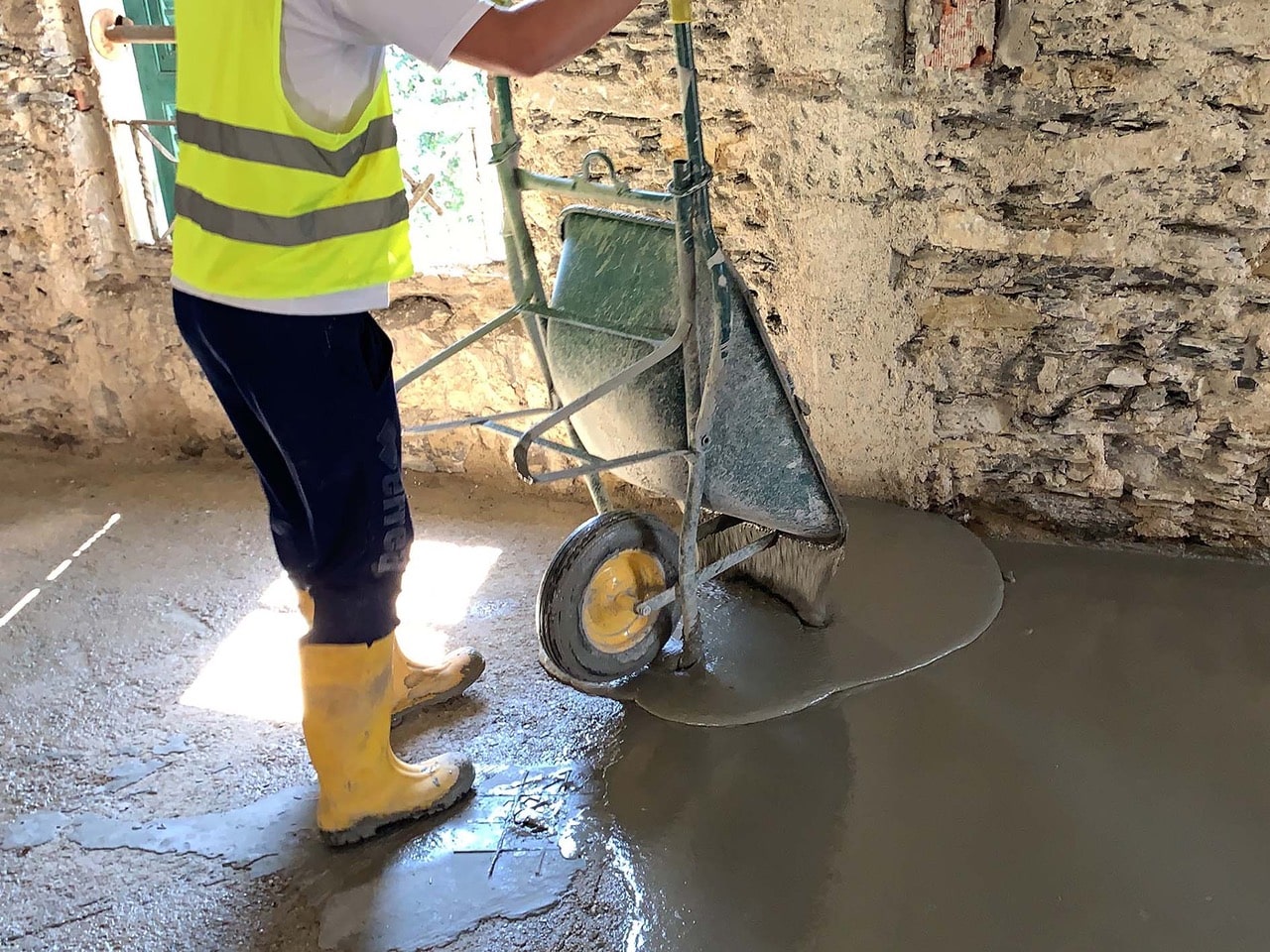

I solai in calcestruzzo hanno visto protagonista il microcalcestruzzo fibrorinforzato con fibre metalliche Micro Gold Steel, utilizzato in aderenza per uno spessore di 3 cm. Micro Gold Steel, in particolare, è un premiscelato additivato con fibre metalliche studiato per il miglioramento sismico e il rinforzo delle strutture in calcestruzzo armato anche senza l’impiego di elementi metallici aggiuntivi.
Per il ripristino e il rinforzo strutturale delle travi sono stati utilizzati rispettivamente la malta MX-R4 Ripristino e il sistema di rinforzo strutturale FRP in fibre di carbonio con C-Wrap 310.
La prima è una malta tixotropica, fortemente adesiva al calcestruzzo, al laterizio e al ferro, durabile e idonea per riparazioni e rivestimenti strutturali senza ritiro. MX-R4 Ripristino presenta elevate resistenze meccaniche a compressione e a flessione, modulo elastico e coefficiente di espansione termica simile a quello del calcestruzzo, elevata resistenza a solfati e agenti chimici e impermeabilità all’acqua e alle soluzioni acquose aggressive, caratteristiche integrate dall’assenza di fessurazioni da ritiro e fenomeni di bleeding.

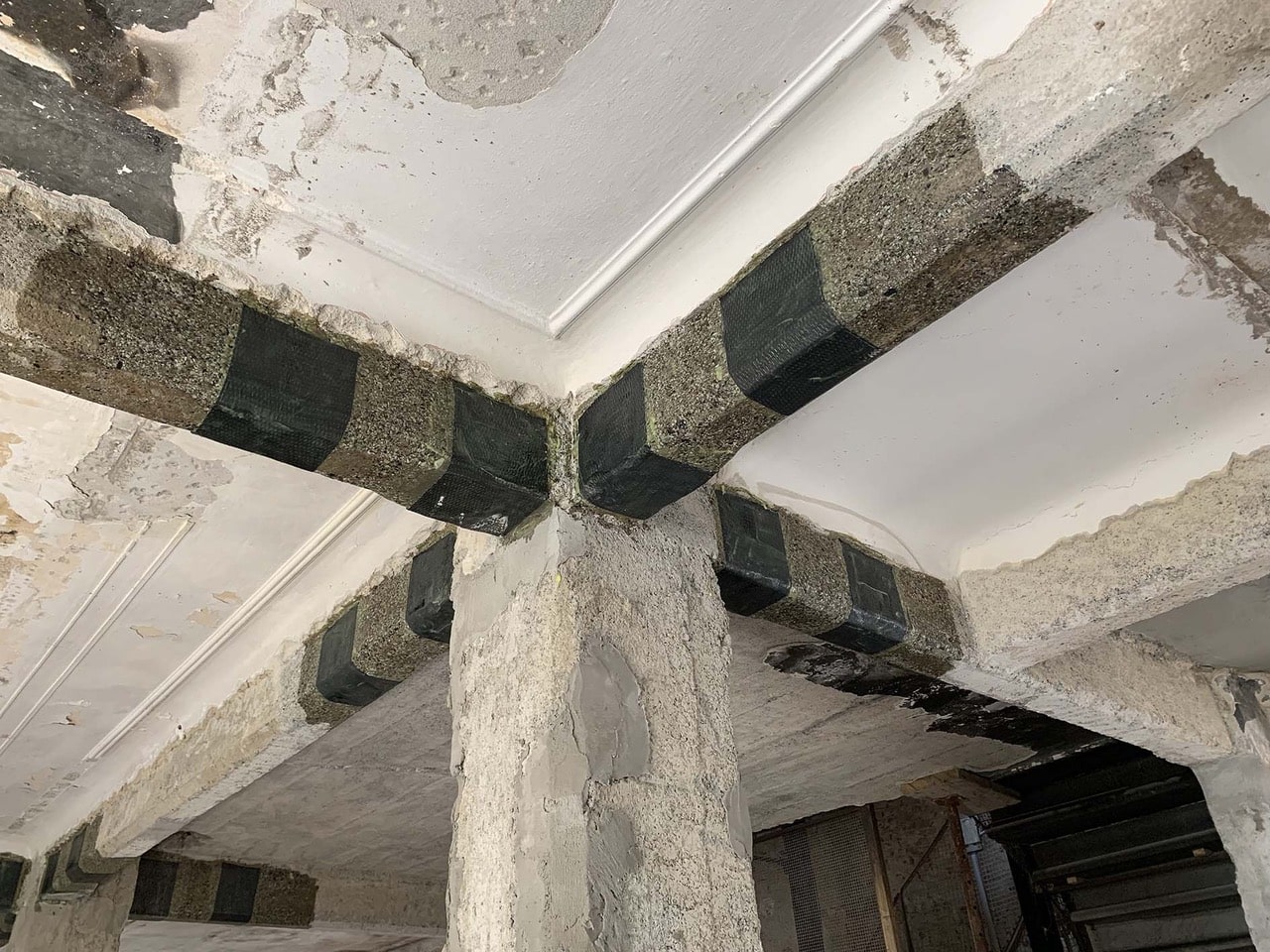

Per il rinforzo strutturale degli elementi in calcestruzzo è stato utilizzato il sistema FRP con nastro in carbonio con C-Wrap nella versione da 310 g/m2 in combinazione con il primer epossidico speciale ad alto potere impregnante C-Primer Wrap e la resina epossidica speciale ad alto potere adesivo C-Resin Wrap.
In alcuni ambienti caratterizzati da un elevato tasso di umidità il rinforzo degli elementi in calcestruzzo è stato realizzato con il sistema FRCM C-Mesh 182 composto da una rete unidirezionale da 182 g/m2 in fibra di carbonio e da una matrice inorganica fibrata a base cementizia MX-C50 Calcestruzzo, ideale per consentire l’ottimale trasferimento delle tensioni dall’elemento strutturale alla rete di rinforzo.
