Oltre ai normali requisiti funzionali, le strutture destinate alle attività ospedaliere e assistenziali sono chiamate a soddisfare altre prerogative di sicurezza, in particolare quelle relative al comportamento in caso di incendio. Proprio questo è stato uno dei temi progettuali di un importante intervento di riconversione di alcuni ex padiglioni dell’Ospedale di Senigallia (Ancona) e della loro trasformazione in Residenze Sanitarie Assistenziali (Rsa). Protagoniste del progetto sono state le soluzioni Ruregold per il rinforzo strutturale a base di materiali compositi Frcm.
L’azienda Ruregold è specializzata nel settore della ricostruzione edile grazie a sistemi per il rinforzo delle strutture in calcestruzzo e muratura, con particolare focalizzazione sulle innovative soluzioni Frcm (Fiber reinforced cementitious matrix) costituite da fibre lunghe in Pbo e carbonio a elevata resistenza a trazione, non soggette a corrosione, annegate in una speciale matrice inorganica capace di garantirne l’aderenza con il supporto.
Il progetto

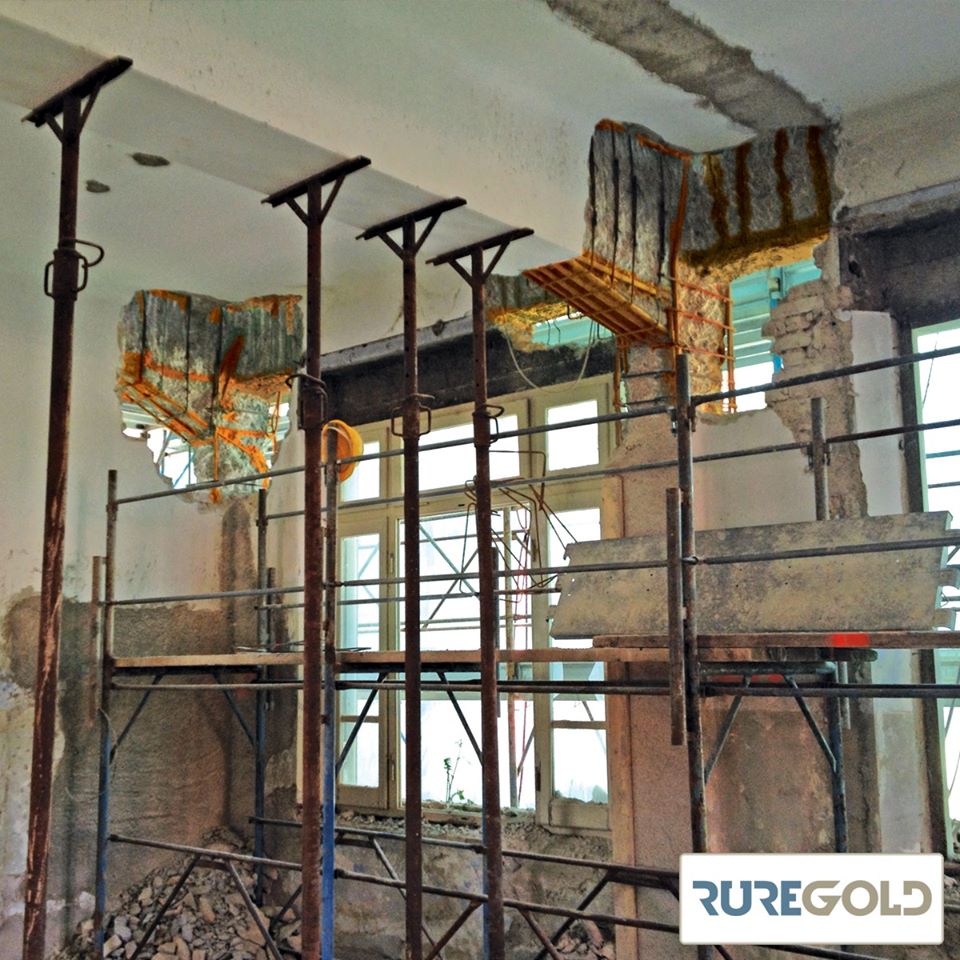

Gli edifici oggetto dell’intervento, realizzati intorno agli anni Trenta, presentavano uno schema strutturale a telaio in calcestruzzo armato, con travi ribassate e solai in laterocemento, che necessitava di un adeguamento antisismico per risolverne le principali carenze. Soprattutto quelle relative al confinamento dei nodi trave-pilastro. Inoltre, la necessità di eseguire i lavori richiesti nella maniera meno invasiva possibile concorreva a rendere più complesso l’intervento: l’obiettivo consisteva nel limitare le demolizioni delle murature esistenti. A cui si aggiungeva l’esigenza di conferire un elevato coefficiente di resistenza al fuoco alle strutture portanti, senza impattare in maniera significativa sulle finiture.
I vincoli prestazionali ed esecutivi hanno indotto il progettista (ingegnere Roberto Ortolani, Studio tecnico Associato Landi) e l’impresa esecutrice (Impretekna Srl) a indirizzarsi verso le soluzioni Frcm di Ruregold. Il sistema scelto è composto da Pbo-Mesh Gold 70/18, rete bidirezionale in Pbo con matrice inorganica stabilizzata Pbo- MX Gold Calcestruzzo specificamente sviluppato per l’applicazione su costruzioni in calcestruzzo armato.
Il sistema Frcm
Pbo-Mesh Gold 70/18 è la rete bidirezionale in fibra di Pbo da 70 g/mq in ordito e 18 g/mq in trama, disponibile nelle altezze 50 o 100 centimetri. La conformazione della rete la rende idonea per applicazioni quali la fasciatura di pilastri in calcestruzzo o muratura e il rinforzo dei nodi trave-pilastro. Senza l’utilizzo di resine epossidiche, il sistema è in grado di eguagliare le prestazioni dei tradizionali sistemi di rinforzo Frp con fibre di carbonio e legante chimico, dove Pbo-MX Gold Calcestruzzo è la matrice inorganica stabilizzata conforme alla norma Uni En 1504-3 specificamente formulata per le applicazioni su supporti in calcestruzzo.
Il sistema basato su Ruregold Pbo-Mesh Gold 70/18 è utilizzabile per il miglioramento della duttilità delle parti terminali di travi e pilastri mediante fasciatura, il confinamento di pilastri, l’incremento della resistenza dei pannelli dei nodi trave-pilastro, il rinforzo di travi in calcestruzzo e strutture in calcestruzzo armato normale e precompresso, nonché per il confinamento di pilastri. Permette quindi di migliorare la resistenza a flessione semplice, taglio e pressoflessione di pilastri e travi, incrementare la duttilità dell’elemento strutturale rinforzato, la capacità di dissipazione dell’energia e l’affidabilità delle strutture anche in presenza di sovraccarichi di tipo ciclico come in caso di sisma.
Ancoraggio al Top

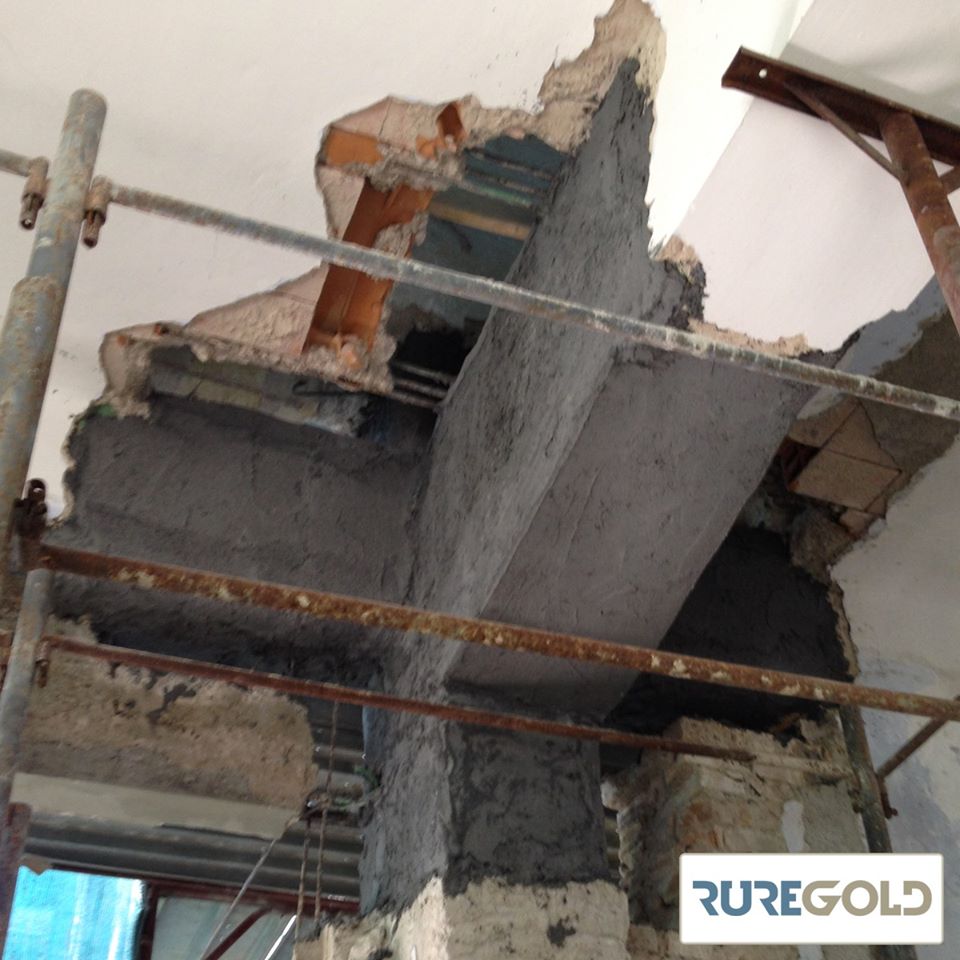

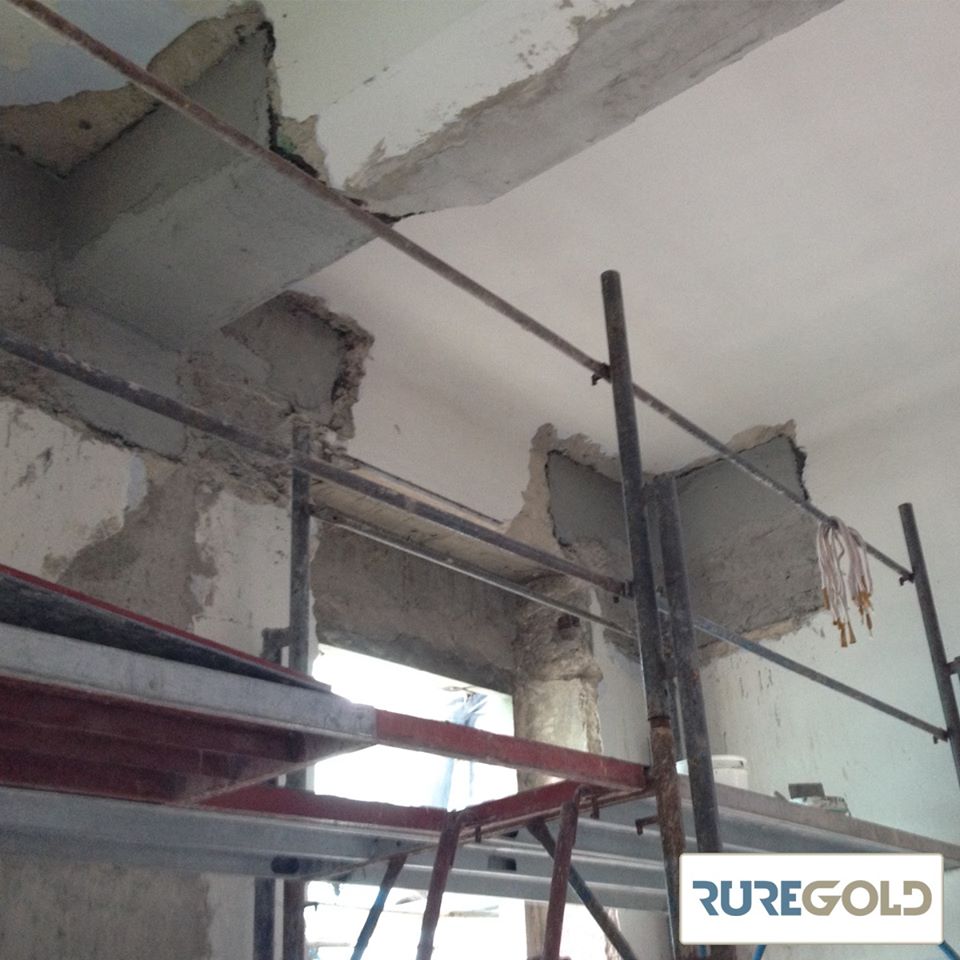

Per l’esecuzione dell’intervento a Senigallia è stato utilizzato anche Pbo-Joint Gold, connettore in Pbo per la realizzazione dell’ancoraggio fra le strutture esistenti e i sistemi di rinforzo strutturale di tipo Frcm. Il connettore, da realizzare in opera, è costituito da un fascio di fibre lunghe unidirezionali di Pbo trattenute all’interno di una speciale rete che conferisce una forma cilindrica al sistema, applicato al supporto tramite la matrice inorganica stabilizzata Pbo-MX Gold Joint. Oltre all’elevata affidabilità garantita dalle proprietà tecnologiche dei materiali utilizzati e dall’efficace collegamento tra la struttura dell’edificio e i sistemi di rinforzo applicati, l’utilizzo di Pbo-Mesh Gold 70/18 ha anche consentito di eliminare i tempi di attesa normalmente necessari per la maturazione delle malte da ripristino tradizionalmente utilizzate in questa tipologia di interventi, grazie alla totale compatibilità della matrice inorganica.
LA SCHEDA
Intervento: Residenze Sanitarie Assistenziali
Luogo: Senigallia (Ancona)
Progetto e direzione lavori: ingegnere Roberto Ortolani, Studio tecnico Associato Landi
Impresa esecutrice: Impretekna Srl
Prodotti: Ruregold Pbo-Mesh Gold 70/18 con Pbo-MX Gold Calcestruzzo e Ruregold Pbo-Joint Gold con Pbo-MX Gold Joint
