Isolamento e protezione antisismica si sposano in una soluzione in grado di offrire contemporaneamente risposta alle esigenze di efficienza energetica e sicurezza strutturale. È il merito di Argisol, il sistema costruttivo ideato da Bioisotherm, azienda lombarda con sede a Besana Brianza (Monza Brianza), con un know-how di quasi 40 anni, specializzata in sistemi e prodotti per realizzare edifici antisismici, efficientemente energetici, acusticamente performanti, fissando come obiettivo il comfort della vita delle persone, la sostenibilità ambientale con prodotti a basso carbon footprint e il contenimento dei costi degli edifici sia nella fase di realizzazione che durante la vita utile dell’edificio.
Nato per la nuova edilizia, Argisol è un sistema di costruzione modulare, costituito da una serie completa di blocchi cassero preassemblati con i quali si realizzano pareti portanti in calcestruzzo armato gettato in opera, termicamente isolate e pronte per la finitura finale. I vari elementi sono costituiti da due lastre a spessore variabile in polistirene espanso Neopor, distanziate da staffe in lamiera zincata inglobate nel blocco in fase di stampaggio, che rendono solidali ed equidistanti le due lastre garantendo la tenuta del cassero durante la colata di calcestruzzo. I distanziali sono opportunamente sagomati per l’alloggiamento delle barre d’armatura orizzontali.
Con Argisol si realizza in una unica fase la struttura portante, la parete di tamponamento e l’isolamento termico. A maturazione del calcestruzzo, la parete risulta già isolata e pronta per la finitura finale, garantendo una trasmittanza termica U = 0.13 W/m2K e sfasamento di oltre dieci ore. I vari componenti del sistema permettono di realizzare un involucro senza interruzione di isolamento, senza ponti termici e a perfetta tenuta all’aria.
Un esempio dei vantaggi di Argisol è testimoniato dal recente intervento di ristrutturazione mediante demolizione e ricostruzione di un condominio con sei unità abitative in provincia di Pordenone. Realizzato dall’impresa FB Costruzioni di Azzano Decimo (Pordenone), l’intervento ha visto essenzialmente la demolizione di un’unità residenziale e di un fabbricato accessorio per realizzare un nuovo condominio, concepito in linea con le nuove normative in ambito di sicurezza antisismica, risparmio energetico e sostenibilità, sfruttando le detrazioni fiscali introdotte dai bonus edilizi.
Nel caso in questione è stata utilizzata la formula del sismabonus, che offre la possibilità al privato che acquista un immobile oggetto di demolizione-ricostruzione di usufruire di una detrazione fiscale fino a 96 mila euro per unità abitativa, purché l’edificio ricada nelle zone sismiche 1, 2 e 3. L’immobile è situato in zona 2, quindi in un territorio a intensità sismica media. Costruire una struttura sismo-resistente, oltre che energeticamente performante, rappresentava dunque una priorità. Per questo motivo FB Costruzioni ha deciso di affidarsi al sistema costruttivo Argisol di Bioisotherm.
«Non è il primo condominio che realizziamo per la vendita, siamo una realtà sul mercato da vent’anni, ma è la prima volta che utilizziamo questa tecnologia costruttiva. Il risparmio di tempo è stato il fattore preponderante che ci ha permesso di consegnare gli appartamenti altamente prestazionali in meno di un anno, rispettando i termini delle detrazioni fiscali», dichiara l’impresa esecutrice.
Dopo la demolizione si è partiti con una fondazione aerata da cui partivano i ferri di richiamo per la parete. A ogni corso di blocco della parete sono stati disposti i ferri orizzontali e ad altezza di piano sono state calate le barre verticali, ottenendo una parete portante ad armatura diffusa.
La struttura è stata completata con solai a travetti in cemento armato utilizzando pannelli isolanti in Eps Termosolaio, altro prodotto della Bioisotherm, ad autoportanza aumentata fino a 2 metri e accessoriati per la finitura in cartongesso, che ha permesso di ridurre i tempi di posa in opera e lavorare in sicurezza grazie alla totale pedonabilità del pannello. Termosolaio è un pannello cassero per realizzare solai a travetti in calcestruzzo armato gettato in opera di interpiano, di copertura o di fondazione. I pannelli, di larghezza 60 centimetri, sono totalmente in polistirene espanso e presentano un incavo centrale per la formazione del travetto portante in cemento armato che risulta isolato. Sotto il travetto è presente un fondello isolante a spessore variabile, da 4 a 8 centimetri, che unisce le due parti di alleggerimento in Eps.
La sismo-resistenza ottenuta ha permesso al condominio realizzato con Argisol e Termosolaio di rimanere indeformabile anche a terremoti di alta intensità e di garantire la permanenza e l’operatività delle persone all’interno. Oltre all’aspetto strutturale, l’edificio è performante anche sotto il profilo energetico e raggiunge la classe energetica A4. Un risultato di eccellenza reso possibile dall’utilizzo del sistema costruttivo Argisol, oltre che dall’isolamento e ventilazione del solaio del piano terreno e di copertura e dall’utilizzo di controcasse isolate per gli infissi a taglio termico con doppio vetro.
Il materiale isolante utilizzato per pareti e solai è prodotto con il metodo Bmb (BioMass Balance), nel quale le fonti fossili sono totalmente sostituite con fonti rinnovabili certificate. Inoltre, il sistema costruttivo Bioisotherm è certificato Eta e utilizza materiali isolanti Cam nel rispetto dell’ambiente, che permettono di accedere alle detrazioni fiscali.
Il condominio è stato infine dotato di un impianto centralizzato di riscaldamento, raffrescamento e produzione di acqua calda sanitaria, che funziona grazie a una pompa di calore in buona parte alimentata da un impianto fotovoltaico installato in copertura. L’edificio è sprovvisto di fornitura di gas, in quanto è completamente alimentato elettricamente. Particolare attenzione è stata posta anche alle finiture: esternamente le pareti sono finite con un ciclo di rasatura armata e di finitura colorata. All’interno, si è proceduto con il placcaggio del cartongesso in aderenza al blocco. Per i divisori interni è stata adottata invece la tecnologia a secco con cartongesso in doppia lastra. Il passaggio degli impianti è stato realizzato in corrispondenza dello strato di isolante interno.
Argisol, anche a cappotto sismico sull’esistente

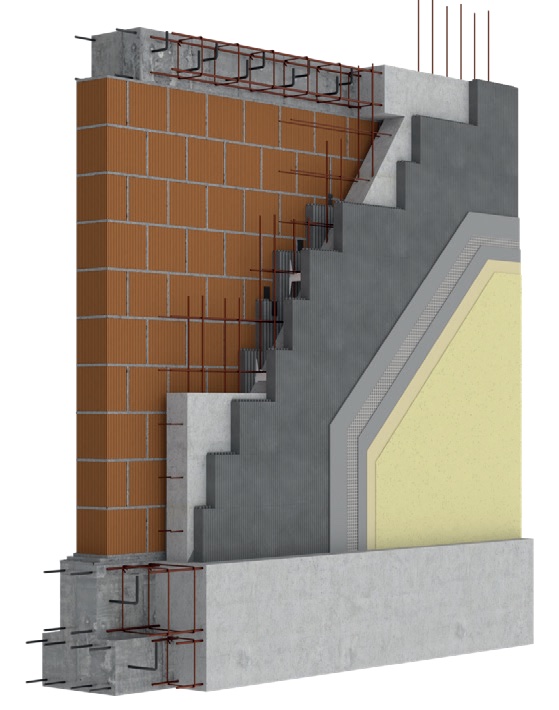

Nato per la costruzione di edifici di nuova realizzazione o per interventi di demolizione e ricostruzione, Argisol può essere utilizzato anche per il miglioramento strutturale ed energetico degli edifici esistenti. L’applicazione del sistema in aderenza alle pareti perimetrali permette di realizzare un esoscheletro strutturale esterno già termicamente isolato. Realizzare un cappotto sismico con Argisol è semplice e veloce.
La tecnica consiste nel realizzare in aderenza alle pareti esterne dell’edificio esistente, una cover composta da una struttura antisismica a pareti in calcestruzzo armato, che risulta termicamente isolata in quanto realizzata con casseforme Arigisol di Bioisotherm, composte da lastre isolanti che rimangono permanente installate in opera a maturazione del calcestruzzo. La nuova struttura esterna (esoscheletro di controventamento) viene opportunamente ammorsata con ferri inghisati o connettori metallici alla struttura portante esistente, in modo da renderla resistente alle azioni sismiche.
La tecnica adottata permette di raggiungere contemporaneamente diversi obiettivi:
• aumentare la sicurezza sismica del fabbricato, andando a correggere le vulnerabilità strutturali dell’edificio in caso di terremoto, raggiungendo il miglioramento o l’adeguamento sismico
• migliorare l’efficienza energetica dell’edificio, andandolo a isolare termicamente dall’esterno (come una sorta di cappotto) e allo stesso tempo correggendo eventuali ponti termici
• ridurre l’invasività del cantiere, operando solo dall’esterno, senza interrompere le attività all’interno.
LA SCHEDA
Oggetto: Ristrutturazione mediante demolizione con ricostruzione, di fabbricato residenziale unifamiliare ed edificio accessorio, per la realizzazione di condominio con sei unità abitative
Ubicazione intervento: provincia di Pordenone
Volume fabbricati demoliti: 825.00 metri cubi
Volume realizzato: 1.059,00 metri cubi
Numero Piani Fuori Terra: 3 (Terra, Primo e Secondo)
Impresa Costruttrice: FB Costruzioni – Azzano Decimo (Pordenone)
Tempi di realizzazione: demolizione – metà settembre 2021; fine strutture – gennaio 2022; consegna appartamenti – fine giugno 2022
