La riqualificazione di un impianto termo-sanitario permette di raggiungere livelli di comfort abitativo e di praticità se si scelgono adeguate soluzioni indoor e si procede a una corretta progettazione. E al tempo stesso sia funzionale rispetto alla necessità dell’installatore di realizzare un impianto radiante a pavimento a bassissimo spessore.
Questa era la principale sfida che lo Studio Miatello ha dovuto affrontare nell’ambito della ristrutturazione di una palazzina storica di Treviso che da unico immobile di 600 metri quadrati è stato trasformato in sei nuove unità abitative di tipo residenziale di varia metratura.

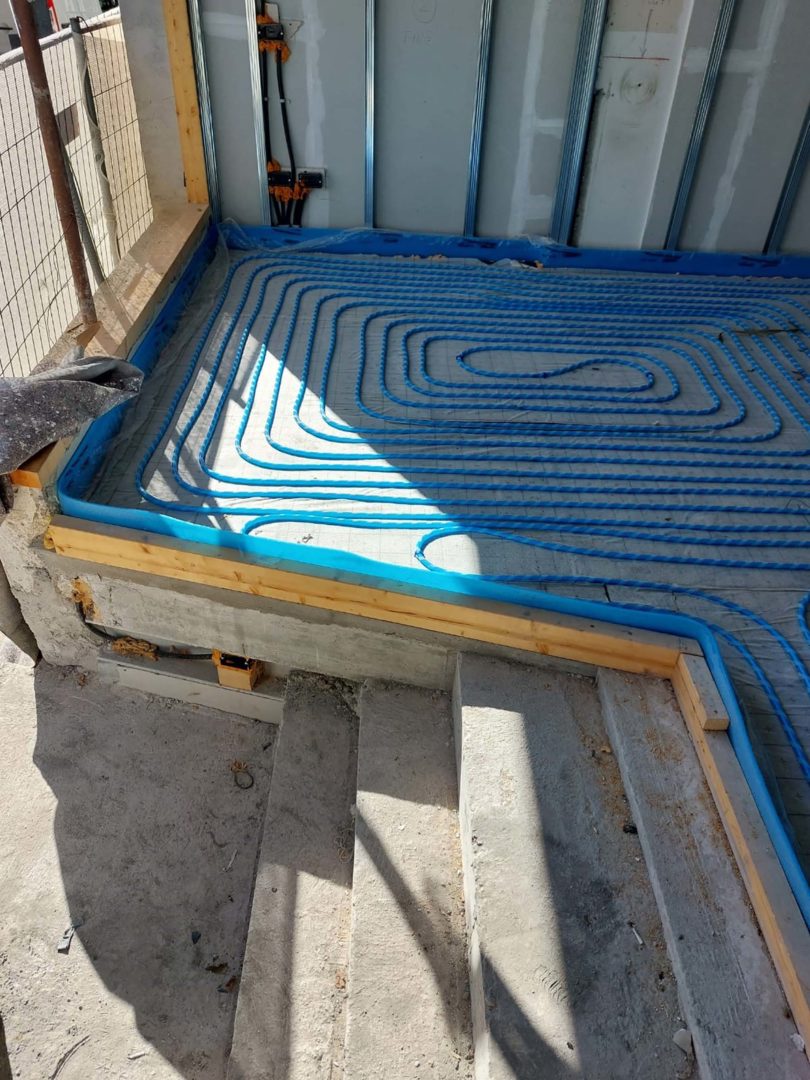

Wavin | Installazione
Prev1 di 2Next
La scelta Wavin
Tra le opzioni disponibili, il progettista ha scelto i sistemi radianti a pavimento ad aggancio rapido Comfia run di Wavin Italia, anche per la possibilità di fissare il tubo direttamente sul pannello con una semplice pressione, senza dover utilizzare attrezzature specifiche.
Un confronto con l’ufficio tecnico di Wavin Italia ha fornito schemi e computi metrici chiari e dettagliati. L’installatore ha poi installato all’interno dei nuovi appartamenti 560 metri quadrati di pannello Roller run ultra, realizzato in Eps additivato con grafite dallo spessore di soli 25 mm.
Assicura un valore di resistenza termica di 0,80 m2/kW. Sui vari pannelli, che presentano sulla superficie apposite guide di riferimento, è stato quindi posato il tubo Polyrun in Pe-Xa a 5 strati. Caratterizzato da strisce ad aggancio rapido in velcro avvolte a spirale, che infatti garantiscono un fissaggio rapido e stabile.

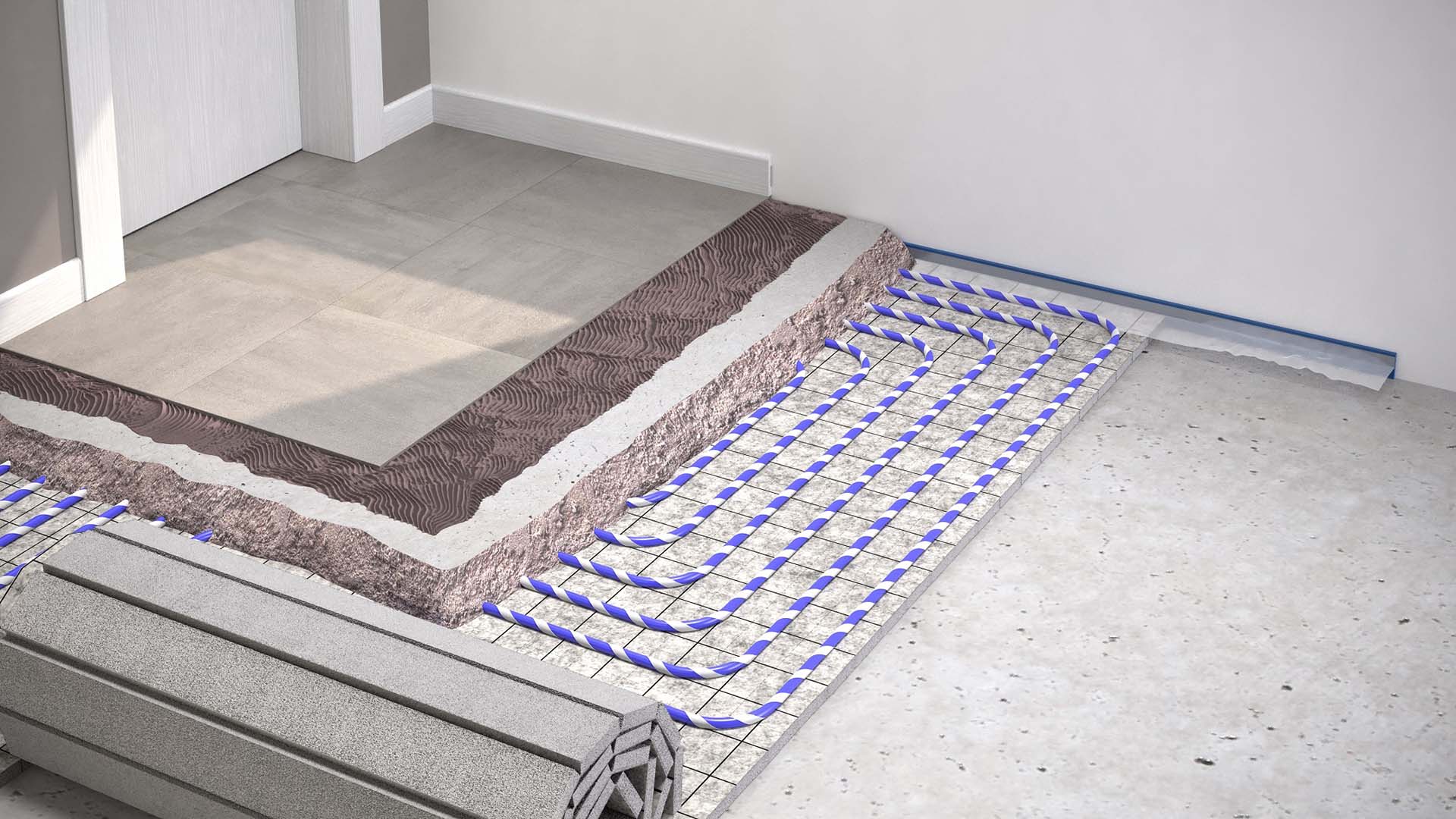

Wavin | Sistema Roller Run Ultra
Soluzioni su misura
Era necessario ottenere un pavimento dallo spessore molto ridotto perciò non era possibile utilizzare una soluzione radiante con massetto cementizio. Quindi nel solaio di 27 metri quadrati dell’appartamento posizionato all’estremità destra della palazzina, lo Studio Miatello ha optato per la soluzione a secco Comfia dry.
Il sistema è caratterizzato da un pannello in Eps di soli 26 mm di spessore. Assicura livelli di resistenza meccanica e termica ottimali, rivestito da una lamina di alluminio con scanalature a interasse di 15 cm predisposte per l’inserimento di un tubo di 16 mm di diametro.
Una delle sezioni di testa del pannello è invece stampata in modo da permettere la realizzazione di curve e di due tratti rettilinei di attraversamento.

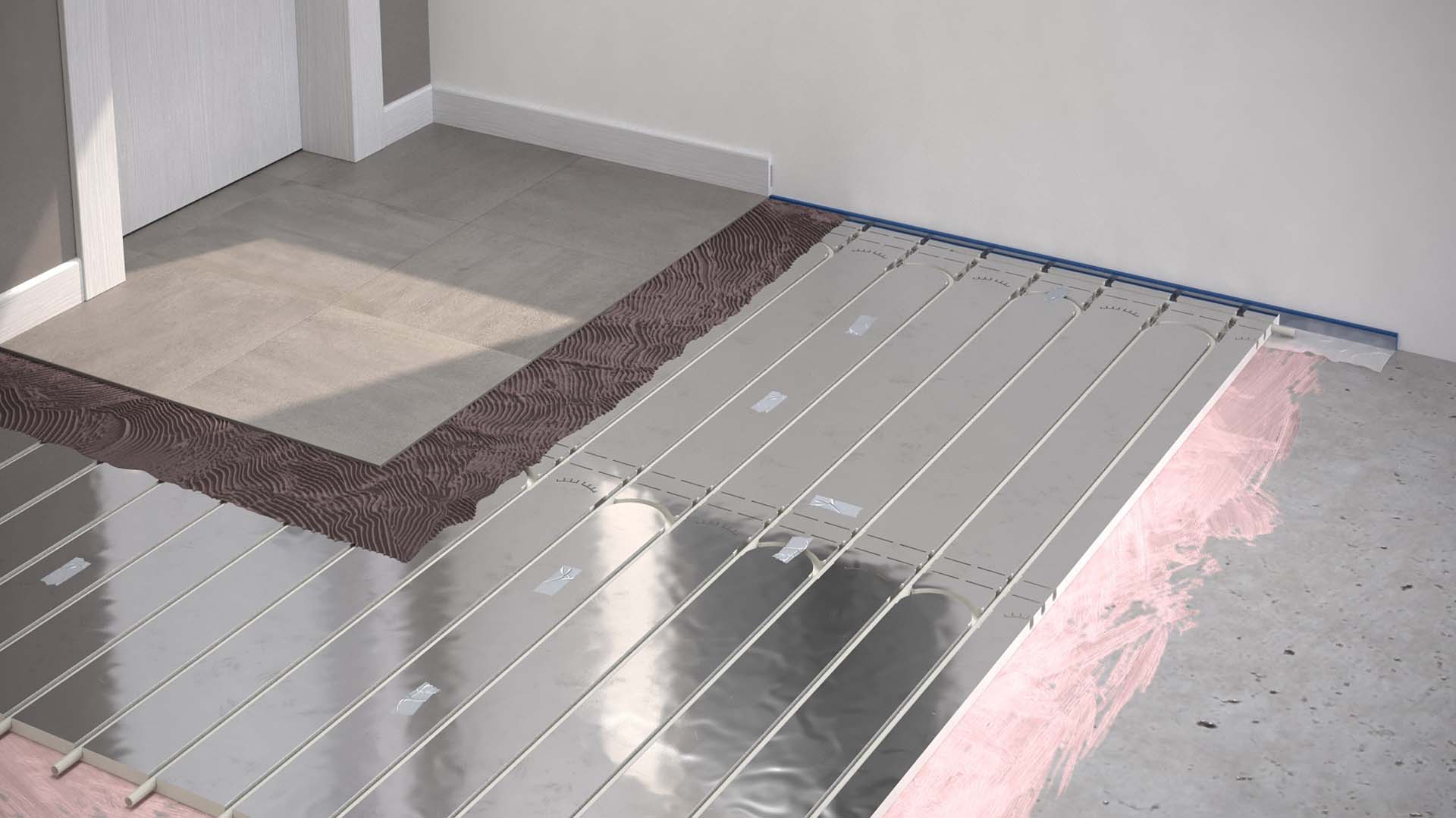

Wavin | Sistema Comfia Dry
Un’app per gestire

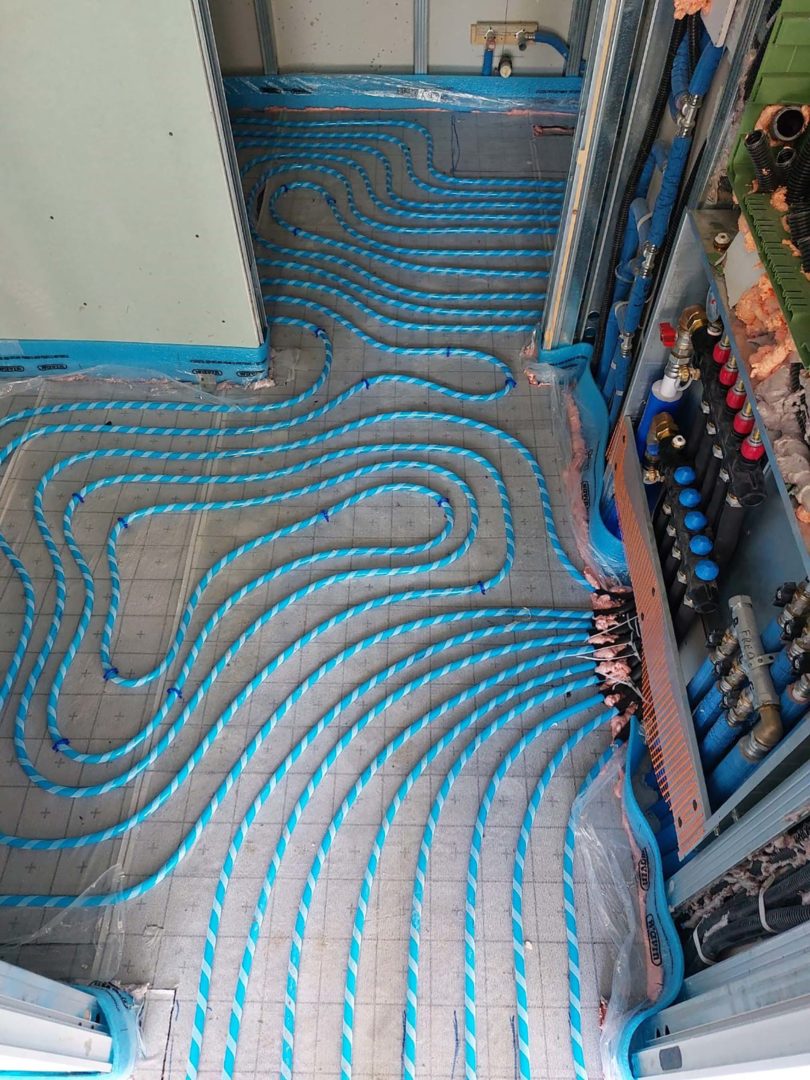

Settecollettori Comfia 2G servono l’intera superficie per la realizzazione dei circuiti idraulici. Sono composti da un massimo di 12 a un minimo di 3 vie, dotati di valvole di intercettazione motorizzabili sul ritorno e misurazioni di portata di 4 l/min con anello di bloccaggio (memory ring) sulla mandata.
L’impianto è gestito da Sentio, sistema di controllo sviluppato da Wavin che permette di ottimizzare l’installazione e gestisce in maniera semplice la climatizzazione estiva e invernale e, se prevista, la ventilazione meccanica controllata.
Le sonde ambiente dislocate nelle varie stanze degli appartamenti danno la possibilità di visualizzare e modificare sia i livelli di temperatura che di umidità, regolando anche l’intensità della luminosità in base alle necessità dell’ambiente circostante.
Le impostazioni, i programmi e gli orari possono essere modificati sia attraverso lo schermo touch della centralina che da remoto tramite l’appSentio, scaricabile gratuitamente da Google Play e App Store.
Fabio Moretto | Business development manager indoor climate solutions Wavin
Fabio Moretto | Business development manager indoor climate solutions Wavin
Grazie alle nostre soluzioni Indoor Climate, lo Studio Miatello è riuscito a progettare un impianto di climatizzazione perfetto per questa tipologia di edificio che, per le sue peculiarità architettoniche, non permetteva la realizzazione di un pavimento radiante con uno spessore standard.
Con il sistema Roller run ultra è infatti possibile posare il tubo sul pannello in modo ancora più rapido e senza la necessità di prevedere l’intervento congiunto di due operatori, dato che è sufficiente una semplice pressione per il fissaggio.
Il sistema Sentio si conferma uno strumento irrinunciabile per ogni installatore, che dà la possibilità di gestire nel migliore dei modi l’intero impianto di climatizzazione, rendendo ogni intervento di manutenzione più veloce e meno oneroso grazie alla possibilità di agire da remoto.
